产品概述
A2 电源与信号分配中心 | RA2机柜系统的紧凑型枢纽
配电性能：高效分配，灵活串接

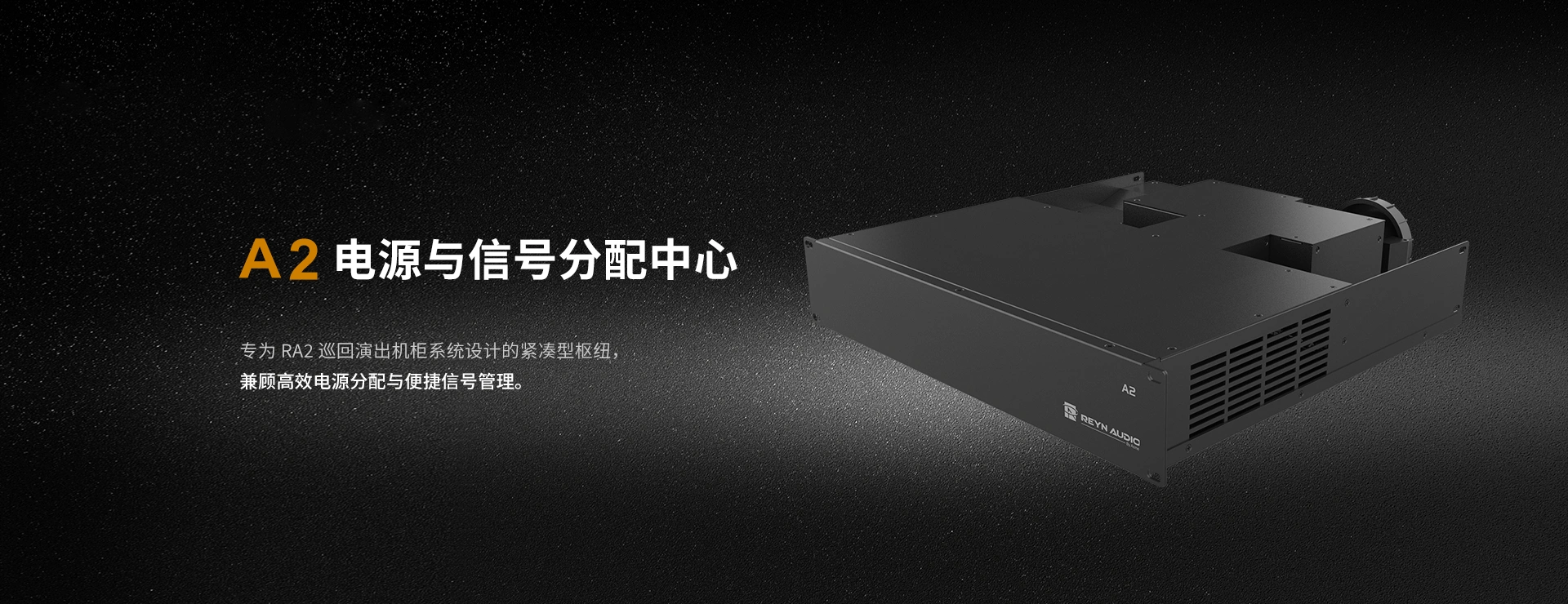

A2 是专为RA2巡回演出机柜系统设计的紧凑型电源与信号分配中心。
它将一路三相交流主电源通过3路32A powerCON®接口进行高效分配，并提供一个额外的IEC输出接口，支持为另一机柜串接供电，同时，其内置的受保护辅助交流输出可为网络交换机等设备供电。
科学的供电设计的，确保中小型系统供电稳定可靠，灵活拓展系统容量，避免供电故障影响演出正常进行。
结构与布线：集成设计，便捷高效
A2 集成标准化的多芯音频输出插座与输入插头，可预先完成功放与处理器间的信号连接，极大简化了机柜内部布线。
紧凑型一体化结构设计，将电源分配与信号连接功能整合，实现了对中小型系统电源与信号的一体化、高可靠性集中管理，布局简洁且维护便捷。
应用与拓展：中型核心，灵活适配
A2 作为RA2巡回演出机柜系统的核心，适配中小型固定安装、户外流动演出、小型活动现场等场景，承担中小型系统的电源与信号集中管理职责。
搭配同系列S1信号面板、SW8网络分配器，可构建完整的RA2机柜系统，实现电源与信号的全流程规范管理，满足中小型演出的高可靠需求。
技术参数
音频输出
-
1个24芯插座
（24芯：AMP1， AMP2，AMP3）
2个8芯插座
（8芯：AMP1，AMP2）
2个4芯插座NL4
（4芯：AMP3）
音频输入
- 6个NL4插头带线，连接功放
交流输入(EU)
- 3/N/PE 380 - 415V/220-240V~50Hz 32A per phase 公插头
交流输入/连接输出(EU)
- 3/N/PE 380 - 415V/220-240V~50Hz 32 A - IEC 60,309 母头插座(3P+N+E)
AUX输出 (EU)
- 220Vac/110VAc 50Hz/60Hz Max: 4A
保护
- 10 A C型空开(AUX L3)
R1、R2功放交流输出
-
3根电源线，配有32 A Neutrik powerCON®连接器
(AMP 1&L1, AMP 2&L2, AMP 3&L3)
SW8交流输出
- 2 x IEC 60,320-1 C13型 母头插头 (AUX L3)
尺寸（W宽xH高xD深）mm
-
482x514x88 mm
(19.0"x20.2"x3.5")
产品码
- 12121300209609
